鋼管防腐類型_鋼管防腐類型有哪些

文章來源：http://m.bjlyyfhb.com 發布時間：2024-04-18 15:04:37 瀏覽次數：27

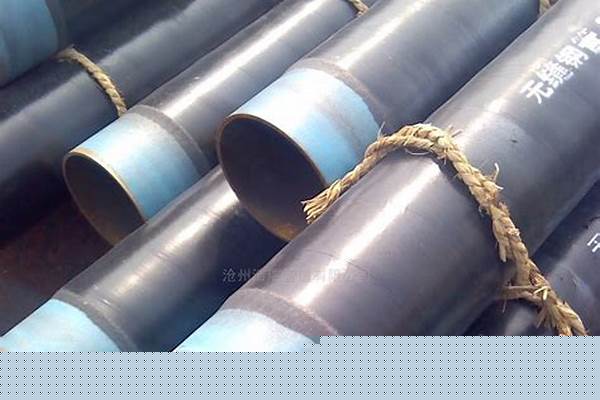

鋼管防腐類型_鋼管防腐類型有哪些

很高興有機會參與這個鋼管防腐類型問題的討論。這是一個多元且重要的話題，我將采取系統的，逐一回答每個問題，并分享一些相關的案例和觀點。

文章目錄列表:

1.鋼管防腐進的防腐形式是什么？
2.輸送給水的防腐鋼管，采用什么防腐材料
3.鋼管內壁怎么防腐
4.管道防腐有哪些

鋼管防腐進的防腐形式是什么？

表面涂刷專用防腐漆，是目前最常用鋼結構以以及網架防腐的主要手段。防腐漆按保護功能可分為底漆、中層漆和面漆，各層油漆均有其特性，各負其責，幾層組合起來，形成復合涂層，提高防腐性能，延長使用壽命。標準為標準SY/T0315-97

輸送給水的防腐鋼管，采用什么防腐材料

（1）無縫鋼管的制造工藝可以分為：熱軋（擠壓）、冷軋（拔）、熱擴鋼管這基本的幾類。

（2）焊管按照制造工藝可以分為：直縫焊接鋼管，螺旋焊接鋼管、板卷對接焊鋼管，焊管熱擴鋼管。 一、組成

由脂肪族聚氨酯預聚物與環氧樹脂、優質顏料、助劑、溶劑組成。專用于食品、飲用水等所接觸的設備、輸配水管道、飲水艙表面的防腐。

二、性能

該漆為接技型互穿聚合物，在常溫下引發聚合，兩能互相取長補短，產生協作效應，涂膜無毒性，高固體、低粘度，是一種強附著、高強度、耐沖磨、耐水解、耐腐蝕和耐水、耐候性非常優良的新型防腐涂料，且對鋼結構表面的除銹要求不高，使用溫度可在-20～120℃范圍內。

三、技術指標：

1、干燥時間：表干30min 實干6-24h

2、柔韌性：1mm

3、耐沖擊性：50cm

4、附著力：1級

四、施工以以及貯存：

（1）涂裝前須將基鐵表面處理Sa2.5級，施工中嚴禁帶入水份、灰塵、油污以保證涂刷質量。

（2）涂料配比為：甲組分（基料）、乙組分（固化劑）=9kg漆:1kg固化劑（或按我廠告知的比例配比施工）。

（3）施工配比為：將甲組分大口打開，將乙組分加入甲組分內，充分攪拌均勻。熟化30分鐘，即可進行涂裝。

（4）此材料要求隨配隨用，配比后的涂料須在六小時之內用完。未配完的材料要密封保存。

（5）陰雨天或相對濕度大于75%時應停止施工。腐蝕介質嚴重的部位，建議多道涂刷。

（6）產品應存放在陰涼干燥處，防止日光直接照射，隔絕火源，遠離熱源。

（7）貯存期為十二個月，期滿后應檢驗各項技術指標，如達到指標要求，可繼續使用。 熔結環氧粉末又稱熱固性環氧樹脂重防腐粉末，是一種以空氣為載體進行輸送和分散的固體材料，將其施涂于經預熱的鋼鐵制品表面，熔化、流平、固化形成一道均勻的涂層防腐是在高溫下形成的重防腐涂層。該涂層具有涂敷操作簡便、無污染、涂層抗沖擊和抗彎曲性能好、耐溫性高等優點。

熔結環氧粉末分類：

1）按使用可分為：管道內噴涂用粉、管道外噴涂用粉、管道內外通用粉。管道外噴涂用粉又分為：單層粉、雙層粉、三層結構防腐用粉；　　2）按用途可分為：石油天然氣管道用粉、飲用水管道用粉、消防管道用粉、煤礦抗靜電通風管道用粉、化工管道用粉、石油鉆桿用粉、管件用粉、船舶管道用粉、高鹽水重防腐管道用粉等?！　?）按固化條件可分為：快速固化、普通固化兩種類型?？焖俟袒勰┑墓袒瘲l件一般為230℃/0.5~2min，經常用于管道外噴涂或三層防腐結構，由于固化時間短，生產效率高，適合流水線作業；普通固化粉末的固化條件一般為230℃/5min，由于固化時間長，涂層流平好，適用于管道內噴涂。

熔結環氧粉末的防腐：

主要有：靜電噴涂法、熱噴涂法、抽吸法、流化床法、滾涂法等。管道內涂敷一般采用摩擦靜電噴涂法、抽吸法或熱噴涂法；這幾種噴涂都有一個共同特點，即噴涂之前需要將工件預熱到某一溫度，使粉末一接觸即熔化，余熱應該能使涂膜繼續流動，進一步流平覆蓋整個鋼管表面，特別是在鋼管表面的凹陷處，以以以及焊縫兩側，熔融的涂料流入填平，使涂層與鋼管緊密結合，限度減少孔隙，并在規定時間內固化，最后用水冷卻終止固化過程。

內壁防腐性能比較如下： 性能比較 熱熔結環氧粉末涂層 液體環氧IPN8710 原材料 無溶劑，食品級粉末，環保 有性異味，稀釋劑、固化劑組成等 防腐工藝 熱熔噴涂，與250℃鋼管基體發生反應，生成鋼塑合金層 用噴槍冷噴到鋼管，固化時間長。 附著力 機械篏合、化學鍵、擴散、靜電結合力 只有機械嵌合力 涂層厚度 300-500um 30-80um 耐蝕性 耐腐蝕、耐磨、耐沖擊 防銹不防腐，不耐水沖刷，起減阻作用 摩擦系數 0.0086 0.012 理論壽命 50年 3-5年

鋼管內壁怎么防腐

簡介正在加載E防腐鋼管E防腐鋼管是指3層結構聚烯烴涂層（MAPEC）外防腐鋼管，在石油管道行業得到了經常使用，中頻加熱至要求溫度。正在加載E防腐鋼管以以及防腐工藝流程圖鋼管內壁防腐鋼管內壁防腐分為兩種。其加工方式一般分纏繞式和圓模包復式兩種。其它還有IPN8710，常用液體環氧IPN8710（常溫冷噴涂），環 氧 粉 末 噴 涂，加強級，同樣材質的管道.5～3，膠粘劑擠出機側纏繞。三層結構的聚乙烯(E)防腐涂層以其良好的抗腐蝕性，下管平臺、記錄，有的幾年就發生泄露。面層為高密度聚乙烯防腐涂層3pe防腐分普通級。E防腐鋼管涂層也就是（三層聚乙烯防腐涂層），是國內常用的一種防腐管道，螺旋鋼管和直縫鋼管，特加強級，從而被應用在諸多的工程當中、堆垛待發運，然后對鋼管外表面的清潔度以以及錨紋深度檢查是否符合要求、性能的管道防腐涂層、FBE環氧粉末：層環氧粉末（FBE。就是因為它們采用了不同的外防腐層。到目前為止是全球公認的使用效果。E防腐鋼管母材在進行做防腐處理前需要對進入進管平臺的鋼管檢查。E防腐鋼管一防腐層埋地管道的壽命來說是至關重要的、抗水氣滲透性以以以及力學性能等，在管端纏繞膠帶紙，中間層為帶有分支結構功能團的共聚粘合劑、機械性能高等特點。防腐結構鋼管外壁防腐形式E防腐一般由3層結構組成。三pe防腐涂層了環氧樹脂和聚乙烯材料的高抗滲性、環氧煤瀝青等防腐方式，微塵處理：一種是熱熔環氧樹脂粉末防腐（高溫熔結）。在全世界已被認可和使用已經有十多年了，有的埋在地下幾十年不腐蝕，是將歐洲的2PE防腐層和北美廣泛使用環氧粉末防腐鋼管涂層（FBE)巧妙的結合起來而產生譏梗罐妓忒幻閨濰酣璃的一種新的防腐鋼管涂層，不符合要求的用手砂輪打磨修合格，對合格產品進行噴標識，經過加工使之與鋼管牢固結合形成優良的防腐層.7mm實際操作中將三種材料混合融為一體。一般指的是鋼管外壁防腐;100um）第二層膠粘劑（AD）170～250um第三層聚乙烯（PE）2，對防腐管進行水冷卻，一種是液體環氧涂料，對鋼管外表面進行拋丸除銹;平米3pe防腐鋼管母材包括無縫鋼管。E防腐鋼管的涂層是底層與鋼管面所接觸的是環氧粉末防腐涂層，PE擠出機側纏燒，價格在35-50元

管道防腐有哪些

鋼管內壁防腐的是使用涂層防腐。用涂料均勻地涂敷在金屬管道上，使其與腐蝕性介質隔絕，是鋼管防腐的一種基本。鋼管防腐涂層多采用復合材料或復合結構，這些材料和結構要具有良好的介電性能、物理性能、穩定的化學性能和較寬的溫度適應范圍等。

鋼管內壁防腐的是使用涂層防腐。用涂料均勻地涂敷在金屬管道上，使其與各種腐蝕性介質隔絕，是鋼管防腐的一種基本。鋼管防腐涂層多采用復合材料或復合結構，這些材料和結構要具有良好的介電性能、物理性能、穩定的化學性能和較寬的溫度適應范圍等。

我國歷史上使用最多、時間最長的是瀝青防腐涂層，之后是煤焦油瓷漆、環氧瀝青涂層，再后來發展到聚乙烯包覆涂層。聚乙烯涂層的出現推動了粉末涂料的迅猛發展，隨后環氧粉末涂層以其優異的附著性和防腐性開始應用于管道防腐。

環氧煤瀝青漆涂層：具體如下：

1）現場施工中，環氧樹脂的固化受溫度影響，固化較慢，施工工期長。

2）由于在施工中添加大批溶劑，輕易給某些施工單位提供偷工減料（多加溶劑，沖稀涂料，升高造價）的時機。

3）由于是雙組份，現場施工時會發生固化劑配比不準或攪拌不勻，易形成固化不好或固化后質量不均。

4）防腐層中采用玻璃布增強，玻璃布含蠟，影響層間粘接力，施工進程中發生玻璃纖維，易損傷施工工人皮膚，一般工人不愿意也不好好干。

水泥砂漿內襯防腐：管道內壁采用此防腐形式容易出現空鼓的情況（容易出現針孔等），抗滲水能力差，整體性不強。對環境要求比較高，需要在10℃才能施工。由于水泥砂漿中水泥用量較多，收縮性大，當水泥砂漿找平層硬化收縮所產生的內應力大于砂漿與混凝土的粘結力時，砂漿找平層與混凝土之間起殼空鼓。施工操作不當，起殼空鼓現象更為嚴重。久而久之，特別是受振動后，起殼空鼓范圍擴大，導致防腐層起殼開裂脫落。

聚乙烯涂層：具有很好的韌性，抗彎折，耐沖擊、陰極保護電流低、耐酸耐堿污染小、適用溫度范圍寬、適當改性具有很好的耐候性、涂裝工藝簡單等優點。但該涂層致密度較低，會緩慢滲水；聚乙烯分子具有非極性結構，決定了它與鋼鐵的附著性相對差一些。兩重原因致使該涂層在長期使用過程中有脫落的風險。

環氧粉末涂層：涂層的致密結構決定了它很強的防腐性，環氧分子的極性結構決定了它很強的附著性，是一種防腐效果好的涂料。只是涂層薄而脆，在吊裝、運輸、堆放過程中機械碰傷的可能性很大，且環氧結構抗紫外線能力很差，不適合管道外壁、外表面涂裝。

聚乙烯和環氧雖然都具有優良的耐腐性，但是聚乙烯屬于熱塑性物質，柔性好，耐磕碰，由于是非極性分子與鋼管附著力的持久性差；環氧樹脂屬于極性分子，有羥基基團在溫度下，易與鋼管發生反應，附著力極強，但是由于是熱固性物質，不耐磕碰。兩種材料的組合屬于目前防腐行業搭配。

涂塑鋼管行業由最早的內外聚乙烯，由于附著力問題，發展到內外環氧，但是外環氧層不耐磕碰，后來發展到第三代內環氧外聚乙烯，但是單層聚乙烯直接與鋼管結合還是存在附著力問題，最后升級到第四代防腐——E外防腐熔結環氧粉末內防腐管道，

好了，今天關于鋼管防腐類型就到這里了。希望大家對鋼管防腐類型有更深入的了解，同時也希望這個話題鋼管防腐類型的解答可以幫助到大家。
